Поворотные столы с ЧПУ DETRON
Поворотные и наклонно-поворотные столы DETRON для многосторонней обработки, сокращения переустановок и освоения сложных деталей.
ОБОРУДОВАНИЕ DETRON
От задачи — к подходящей оси
Выберите способ движения детали. В каждом разделе — модели и характеристики для следующего шага подбора.

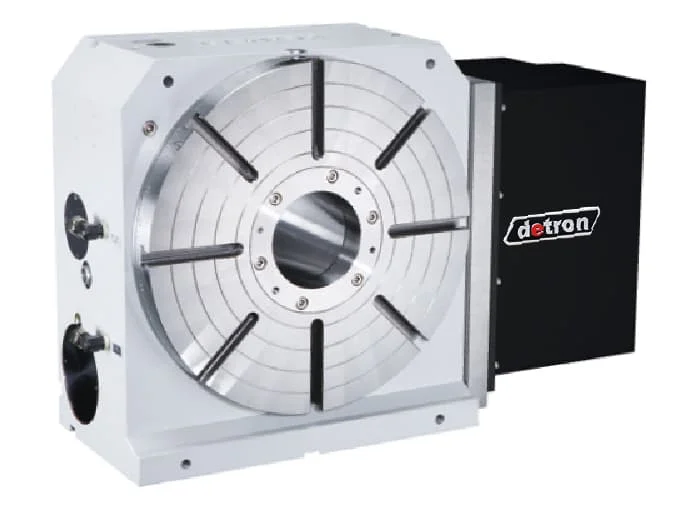

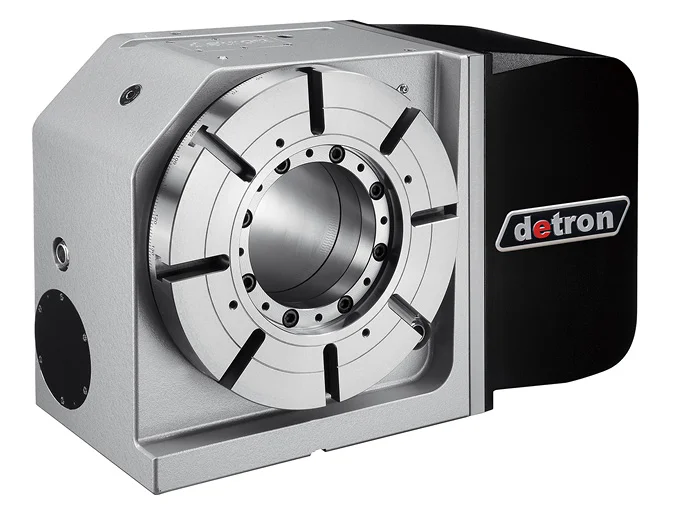

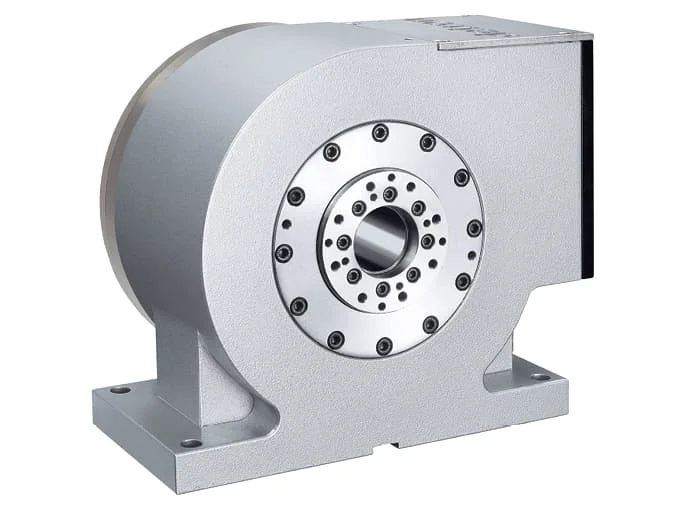

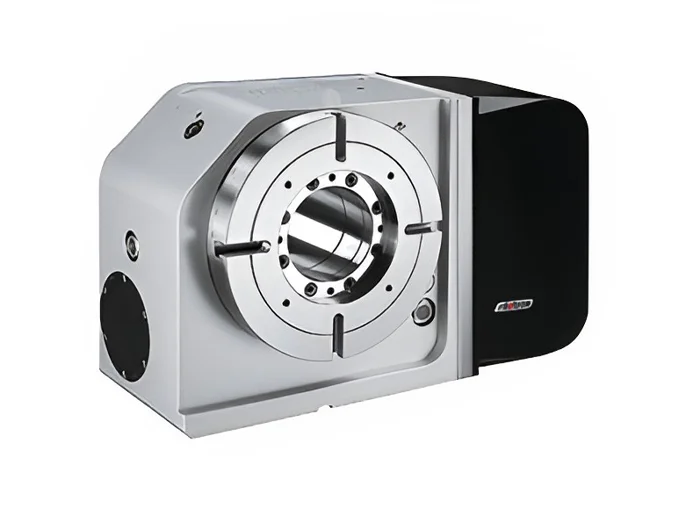

Поворотные столы
Обработка детали с нескольких сторон и индексирование без ручной переустановки.

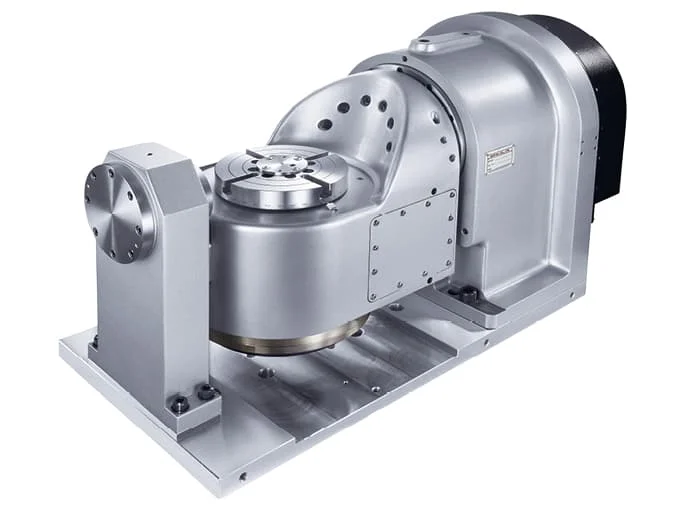

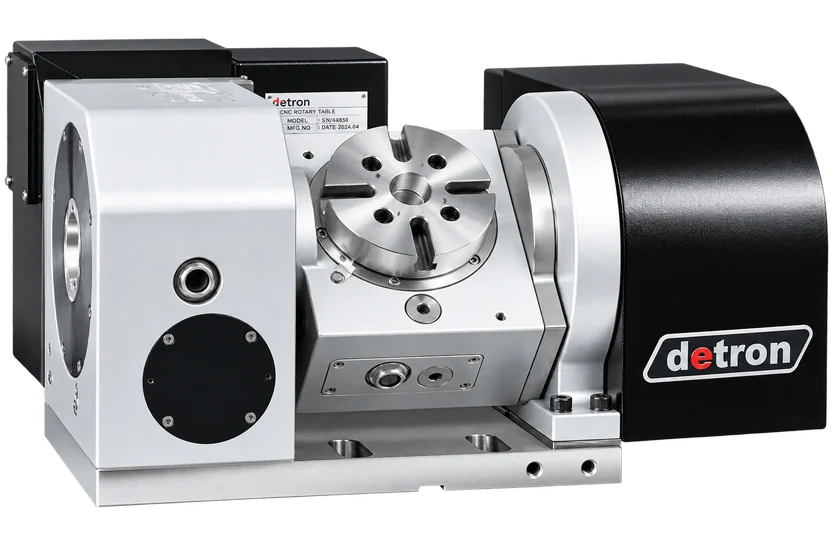

Наклонно-поворотные
Доступ к наклонным поверхностям и сложным контурам за меньшее число установов.
Динамичная 4-я ось
Для задач с частым позиционированием и высокими требованиями к динамике.

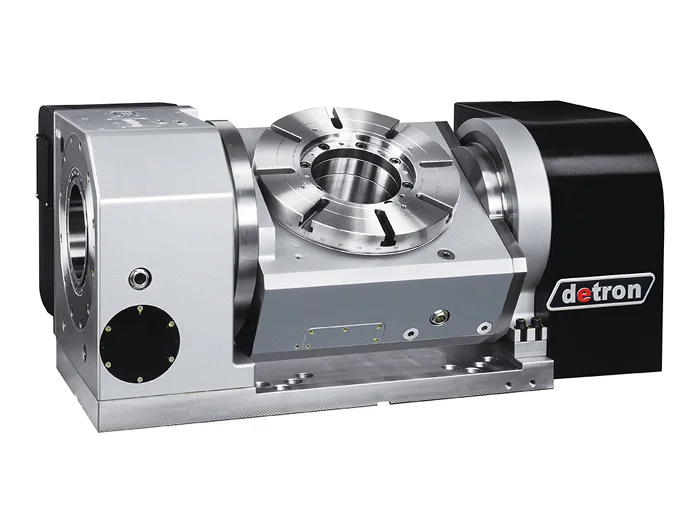

Динамичная 5-я ось
Вращение и наклон для многоосевой обработки с высокой динамикой движения.

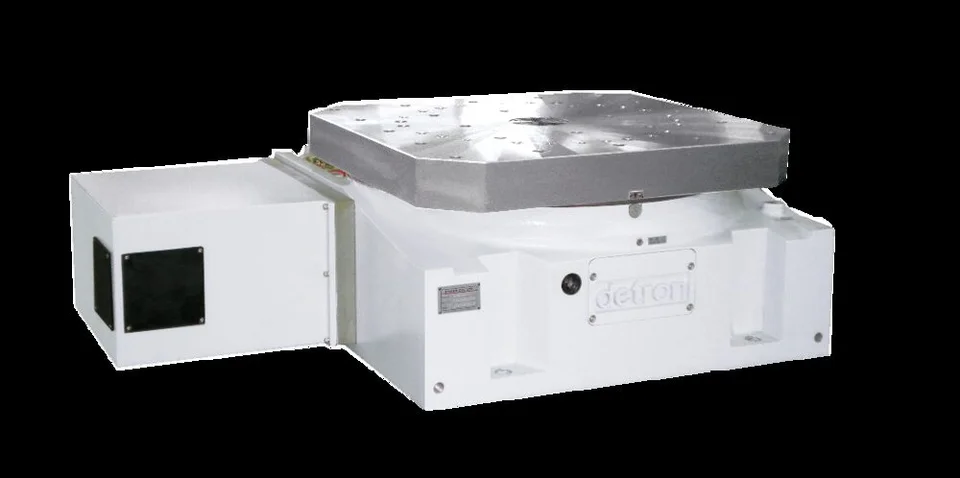

Горизонтальные столы
Поворот деталей и паллет на горизонтальных обрабатывающих центрах.
Индексные столы
Позиционирование в заданных углах с фиксацией при обработке.

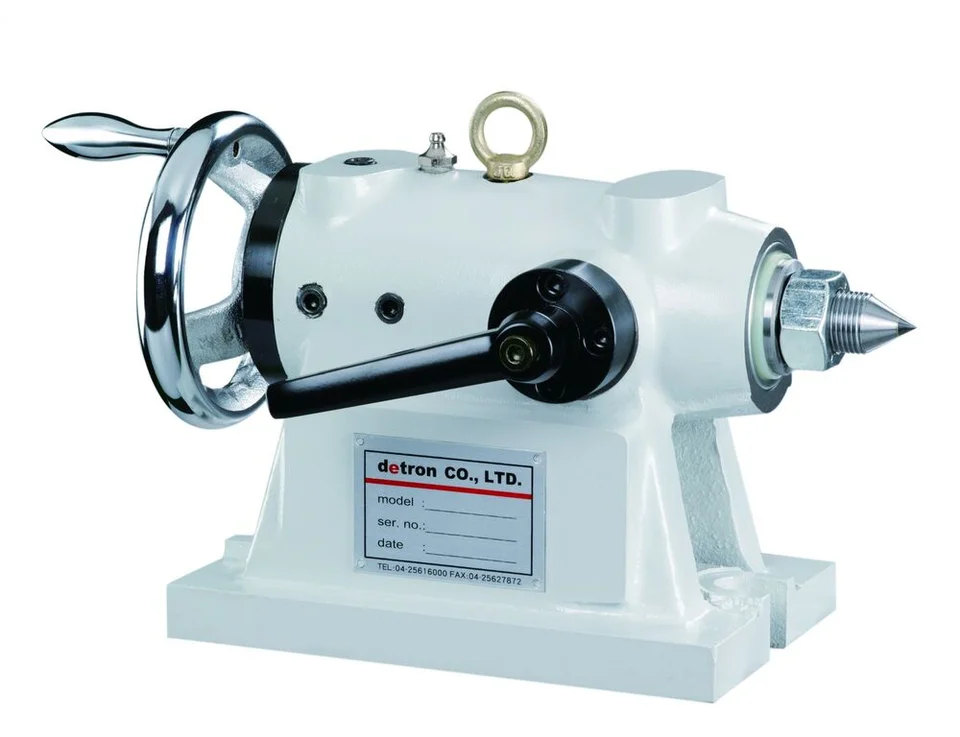

Задние бабки
Поддержка длинных деталей и повышение устойчивости при обработке.
ОТ ЧЕРТЕЖА — К КОМПЛЕКТАЦИИ
Сначала проверяем вашу задачу. Затем предлагаем модель.
Для подбора нужны исходные сведения о детали, станке и системе ЧПУ. Это помогает не ошибиться с нагрузками, размерами, приводом и зажимом.
- ТехнологияЧертёж, материал, масса детали, текущие и требуемые операции.
- ИнтеграцияРабочая зона, интерфейс ЧПУ, привод, кабели и источники давления.
- Подтверждённая комплектацияКонкретная модель, оснастка, характеристики и документы для согласования.
НАМ ДОВЕРЯЮТ
Предприятия, выбравшие DETRON

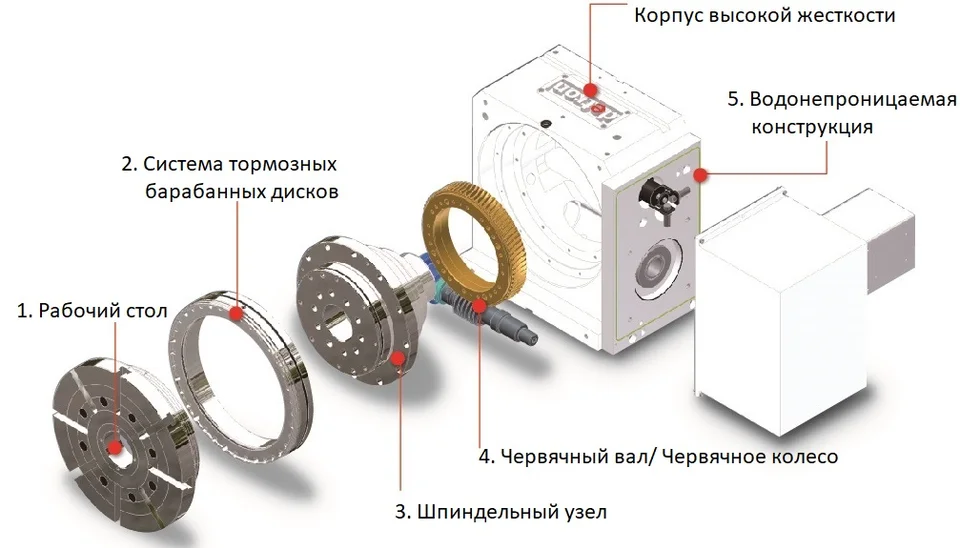

КОНСТРУКЦИЯ И РЕЗУЛЬТАТ
Что определяет точность и жёсткость стола
Привод, тормоз, шпиндель и подшипниковая опора работают как система. Показываем ключевые узлы и вопросы для инженера до выбора модели.
Изучить технологии DETRON ↗
ПОМОЩЬ В ВЫБОРЕ
Проверить решение до закупки
Практические материалы для технолога, инженера, руководителя и специалиста по закупкам.
Продуктовая линейка
Где применяют 4-ю и 5-ю ось, прямой привод и индексные решения.
Посмотреть линейку →02 / КОНТРОЛЬГарантия точности
Четыре видео о проверке оборудования и список документов для проекта.
Смотреть видео →03 / СРАВНЕНИЕТаблицы моделей
Все параметры в шести группах по диаметру от Ø125 до Ø400 мм.
Открыть сравнения →04 / ИНТЕГРАЦИЯСовместимость
На что обратить внимание при подключении дополнительной оси к станку.
Проверить установку →
DETRON РОССИЯ
Подбор для реальной производственной задачи
Покажите деталь, станок и требуемую операцию. Сопоставим характеристики стола с условиями работы и предложим конфигурацию.
ОТВЕТЫ ИНЖЕНЕРА
Частые вопросы о поворотных столах
Основные вопросы по выбору дополнительной оси и подготовке технического задания.
Можно ли установить поворотный стол DETRON на действующий станок с ЧПУ?
Во многих случаях да. Для проверки нужны модель станка и системы ЧПУ, размеры рабочей зоны, допустимая нагрузка, сведения о приводе и интерфейсах дополнительной оси. Совместимость подтверждается для конкретной конфигурации.
Когда нужна четвёртая ось, а когда — пятая?
Четвёртая ось вращает заготовку вокруг одной оси и подходит для обработки нескольких сторон или круговых операций. Наклонно-поворотный стол позволяет дополнительно наклонять деталь — это полезно при наклонных отверстиях и сложной пространственной геометрии.
Чем прямой привод отличается от червячной передачи?
Прямой привод передаёт момент непосредственно на ось и применяется при высоких требованиях к скорости и динамике. Червячная передача подходит для широкого круга позиционных и силовых операций. Выбор зависит от нагрузки, инерции, момента, точности и режима резания.
Достаточно ли выбрать стол по диаметру планшайбы?
Нет. Нужно также учитывать массу детали вместе с оснасткой, вылет центра тяжести, силы и момент резания, допустимый момент инерции, размер рабочей зоны, тип тормоза и возможности ЧПУ.
Как узнать стоимость и срок поставки поворотного стола?
Стоимость зависит от модели, исполнения, сервопривода, комплекта кабелей, задней бабки и других принадлежностей. Для расчёта конкретного предложения направьте модель или техническое задание. Цена на сайте не указана и согласовывается индивидуально.
Какие документы нужны для согласования модели?
Обычно для предварительного подбора нужны чертёж детали, сведения о станке и ЧПУ, требования к точности и нагрузке. При согласовании комплектации уточняются габаритный чертёж стола, паспортные характеристики и схема подключения.
ВАША ЗАДАЧА
Нужна дополнительная ось для станка?
Пришлите модель станка и чертёж детали — начнём с проверки совместимости.
